UFV-208C

根据电力系统对安全自动装置的需求,我公司成功地吸收原有的UFV系列装置的技术 精华,开发出UFV-208系列智能型稳定控制装置。该系列装置包括UFV-208A频率电压稳定控制装置,UFV-208C负荷联 切稳定控制装置,UFV-208F失步解列装置,UFV-208J备用电源自投装置四大类。分别提供频率电压稳定控制功能、跳 闸联切/过载联切等功能、失步解列功能,备自投功能等。

咨询电话: 0550-3211317

应用范围

UFV-208C 型过负荷联切装置用于电力系统稳定控制,可实现线路跳闸联切/过载联切,远方跳闸联切,远方切机、切负荷及频率电压紧急控制等功能。其他扩展功能可参考具体装置的补充说明,本装置扩展型还可根据用户的需要,增加低频、低压、过频、过压的解列或切负荷功能。

UFV-208C 型过负荷联切装置基本型最多可同时测量4回线路三相电压三相电流,具有24轮本地输出,可直接切除24回负荷线路。

装置的过载判断采用了优化的逻辑关系,能有效的解决过载判断中长期以来存在的启动延时和动作延时在某些过载情况下可能叠加导致的动作延迟问题,更符合实际的需求,同时可以对缓慢过载提供预警信号,便于运行和调度人员提前采取有效措施,解除可能出现的过载紧急切负荷状况,这样也使得定值整定更加方便和直观,定值意义清晰,对于动作效果本身和事故后的诊断都能起到更好的效果。装置同时设置过载方向选择定值,在电网结构发生变化尤其是潮流方向变化时,能提供更好的适应性,不需要升级装置就能满足新的需要。

装置能够按照不同用户的具体需要,提供足够的软压板和硬压板,便于用户快速实现装置不同逻辑功能的投退。

主要特点

1.装置具有24轮本地输出,24付跳闸出口(每付出口包括2对空接点分别作用于跳闸和闭锁重合闸)。装置的出口可通过软件灵活地设定到相应的输出轮次上。装置采用整体面板、全封闭4U机箱,新型的背插方式,强弱电严格分离;在软件设计上也采取了有效的抗干扰措施,因此装置具有很强的抗干扰和抗电磁辐射的能力。具体特点如下:

2. 结构合理:结构上采用改进的背插式4U结构,既保留了背插式机箱进出线分离的特点,又具有维护的灵活性。

3. 速度快:装置内主CPU采用最新一代的ARM架构的32位处理机,不仅处理速度快,而且内存空间大,可以访问的内容多。

4. 精度高:硬件上采用16位A/D转换芯片,不仅采样精度提高,采样速度也更快,为多种算法提供了硬件保证。该A/D转换芯片采用差分输入,将6路模拟量的采样保持和AD转换整合在一个芯片中,具有很高的硬件可靠性。

5.出口多:装置提供24轮输出,可提供24付跳闸出口。该24轮输出可通过软件灵活的整定到任意一个或几个软件功能输出上,而跳闸出口则可以通过软件灵活设定到任何一轮或几轮输出上,出厂时每一轮输出分别具有2付跳闸出口。

6. 记录信息多。装置硬件上具有大容量存储设备,可以记录大量数据。软件上具有完善的事件记录报文处理,可至少保存最新10次动作报告及其详细的故障录波数据,同时,可以记录50次的运行信息(包括压板投退、启动、异常等),这些数据信息在装置掉电后也保证不会丢失。

7.模拟量输入多,远方通信能力强大:通过合理的结构,在工程需要的情况下,一层4U机箱在保持出口不变的情况下可以接入4回线路的三相电压和三相电流。

8. 界面友好:采用多按键,方便柜前人机对话,采用长寿命宽温点阵式大液晶实现汉字显示,使用中文打印报告,便于归档保存。

9. 工艺完善:装置硬件由多个功能模块整合而成,而模块全部为大批量生产,使用多层板设计,元件焊接采用表贴工艺,调试全部使用调试软件,保证了装置的统一性和可靠性,同时缩短了生产定货周期。

10. 设计可靠:在电路设计时,增加了多处抗干扰电路和可靠性电路,保证了装置的可靠运行。

11. 软件灵活:采用模块化编程方法,软件扩充灵活,可靠性高;同时根据硬件特点,改善了大量算法,对数据的分析处理能力更强。

12. 通信方式多:装置具有多种通信方式,方便监控通信。配置有多个串行通信接口,以太网接口等。对厂站监控系统通信支持电力行业标准DL/T667-1999(IEC60870-5-103标准)的通信规约。

13. 试验方便:装置留有进行模拟试验的接口,结合试验仪可以方便的进行各种试验,解决了自动装置试验的困难。

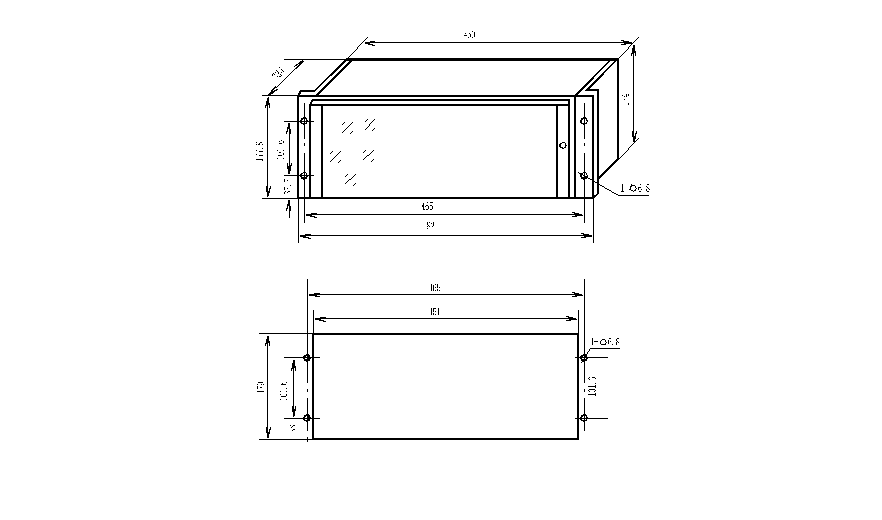

产品尺寸
