UFV-208D

根据电力系统对安全自动装置的需求,我公司成功地吸收原有的UFV系列装置的技术 精华,开发出UFV-208系列智能型稳定控制装置。该系列装置包括UFV-208A频率电压稳定控制装置,UFV-208C负荷联 切稳定控制装置,UFV-208F失步解列装置,UFV-208J备用电源自投装置四大类。分别提供频率电压稳定控制功能、跳 闸联切/过载联切等功能、失步解列功能,备自投功能等。

咨询电话: 0550-3211317

应用范围

主要用于变电站实现低周低压减载控制;也可以用于电厂联络线低频低压解列控制、用于水电厂实现低频自启动。本装置适用于常规变电站、智能变电站。集成了变电站通信标准IEC 61850,同时支持电力行业通信标准DL/T 667-1999(IEC 60870-5-103)。

基本功能及技术特点

减载功能:就地低频、低压减载;

解列功能:就地低频、低压解列;

测量功能:可同时测量两段母线或两条联络线的电压、频率,作为判别的依据;

出口矩阵:自由选择的出口最多可达50路;电压及频率出口独立,每一出口可自由整定于任一功能的任一轮级;

滑差加速功能:当有功或无功缺额较大时,频率或电压会快速变化,本装置具有df/dt及du/dt元件,可加速切除基本轮的负荷线路,使频率、电压尽快恢复,防止频率或电压崩溃事故发生;

闭锁功能:本装置设有频率滑差闭锁及电压变化率闭锁元件,以防止短路故障、负荷反馈、频率或电压异常等情况下的误动作;

分列运行:设有分列运行压板,可以实现在两段母线分列运行时,各母线动作逻辑、动作出口完全独立;两段母线并列运行时,采用统一的动作逻辑和动作出口;

智能变电站接口功能:可接入SV信号,支持GOOSE跳闸。(智能站装置的说明书另行)

本装置不可用于故障解列场合。

除了实现以上功能,该装置还有如下特点:

人性化设计

装置采用320*240 TFT液晶显示器、触摸屏和类Windows 操作界面,使装置拥有可与PC 机媲美的人机界面。装置还同时开发了PC 机调试软件,在完成基本的人机交互功能的同时,还提供保护高级分析功能。

事件和定值全部采用汉字显示或打印,摒弃了字符表述方式;

可独立整定多套定值,供改变运行方式时切换使用,定值以表格方式输出。

大资源设计

本装置采用可伸缩的软硬件架构、大资源高速32 位CPU 系统器,配以大容量的RAM和Flash RAM,使得本装置具有极强的数据处理能力和存储能力。数据存入FLASH RAM中,装置掉电后可保持;

采用高性能的并行16位A/D,使本装置具有极高的测量精度;

强大的故障录波功能,256MB的快速闪存可以保存最多500次事件、128次的故障录波报告(实际可存储的事件录波数量需根据录波文件大小而定)。录波数据可以转化为COMTRADE格式;

透明化设计

采用透明化设计思想,装置内部元件在启动及动作过程可以全息再现,便于分析动作过程。

高可靠性设计

装置采用背插式机箱结构和特殊的屏蔽措施,能通过A级瞬变干扰、Ⅳ级静电放电干扰试验,装置整体具备高可靠性;

开放性设计

灵活的通信接口方式,最多可同时配置两个RS-485和三个以太网通信接口。通信规约支持IEC60870-5-103、 IEC61850标准。

一个RS 232 通信口,兼作打印机接口。

配置GPS对时功能,对时输入接口可提供空接点、有源24V及RS485三种模式的选择。其都支持IRIG-B 格式时间码对时。

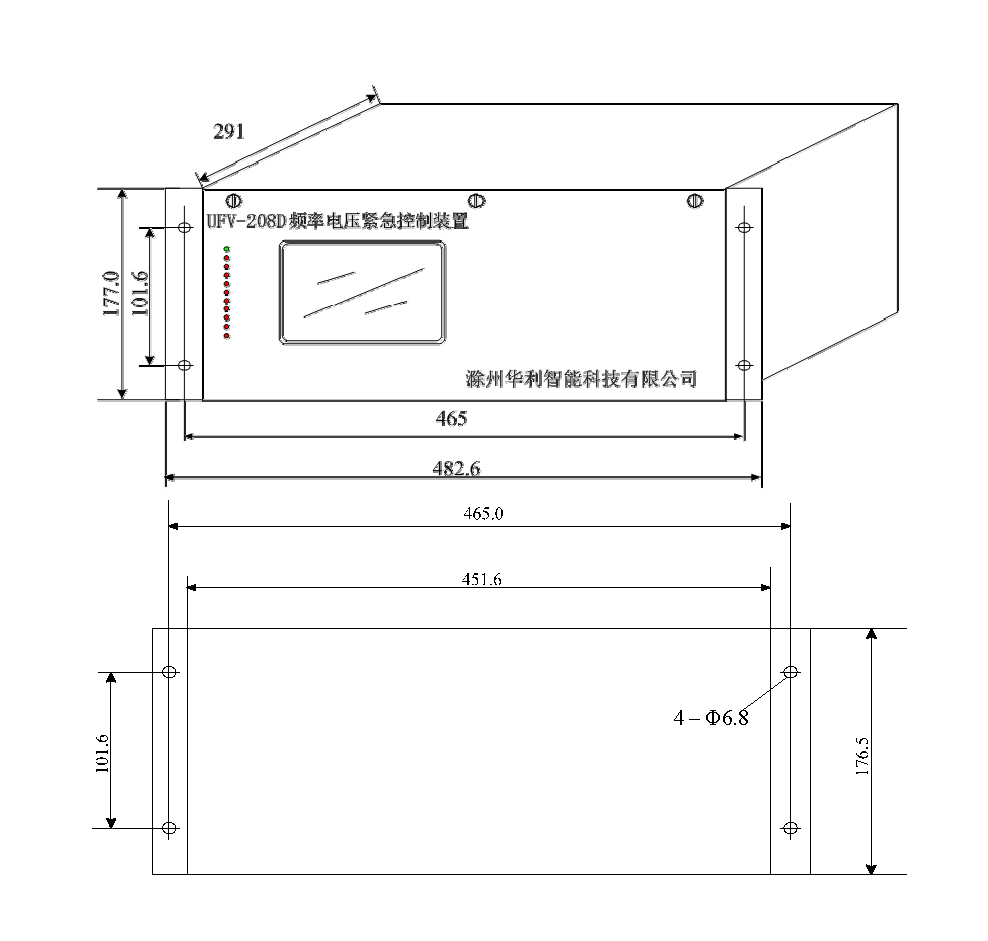

产品尺寸
